Chint Disjoncteur modulaire sans protection différentielle, NXB-63 1P

1. Conforme aux normes

IEC60898-1

2. Conforme certification

CE

3. Fonction principale

Protection contre les surcharges, protection contre les courts-circuits, isolation positive


4. Paramètres techniques


Courant nominal: 10A, 16A, 20A, 25A, 32A, 40A,  63A; Tension nominale: 230V (1P, 1P + N), 230/400V (2 ~ 4P, 3P + N); Fréquence: 50; Type de libération électromagnétique: C Nombre de pôles: 1P, 1P + N, 2P, 3P, 3P + N, 4P; Durée de vie mécanique: 20000 cycles; Durée de vie électrique: 10000 cycles; Capacité nominale de coupure de court-circuit (Icn): 6000A; Capacité de coupure de court-circuit (ci): 6000A; Tension nominale de tenue d'impulsion (Uimp): 4kV; Consommation électrique sur chaque pôle du disjoncteur: voir tableau 1.


Tableau 1

Courant nominal en (A) consommation électrique maximale par pôle (W)

1 ~ 10 3

16 3.5

20 ~ 25 4

32 6

40 7.5

63 13

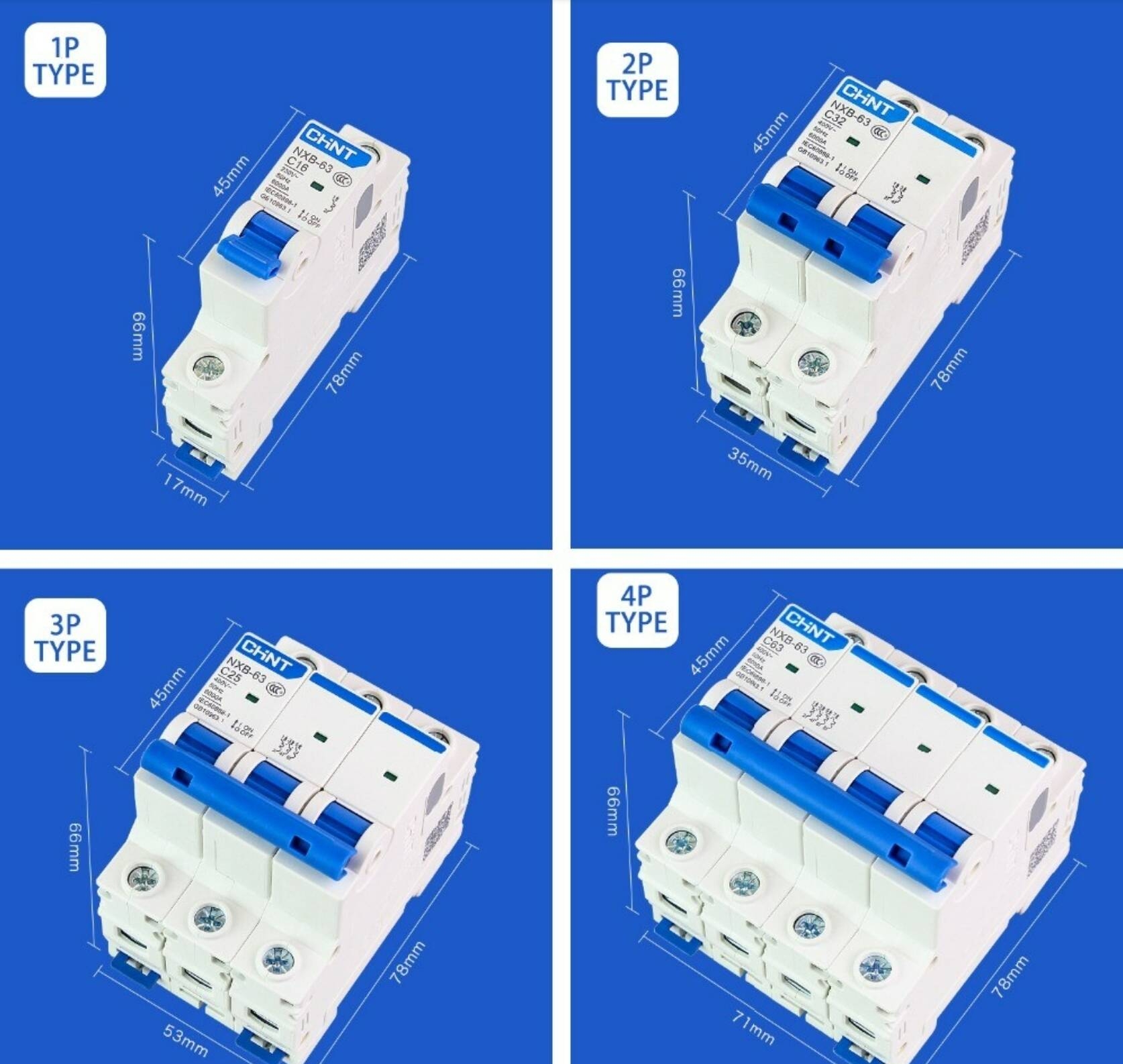

5. Dimensions et tailles d'installation

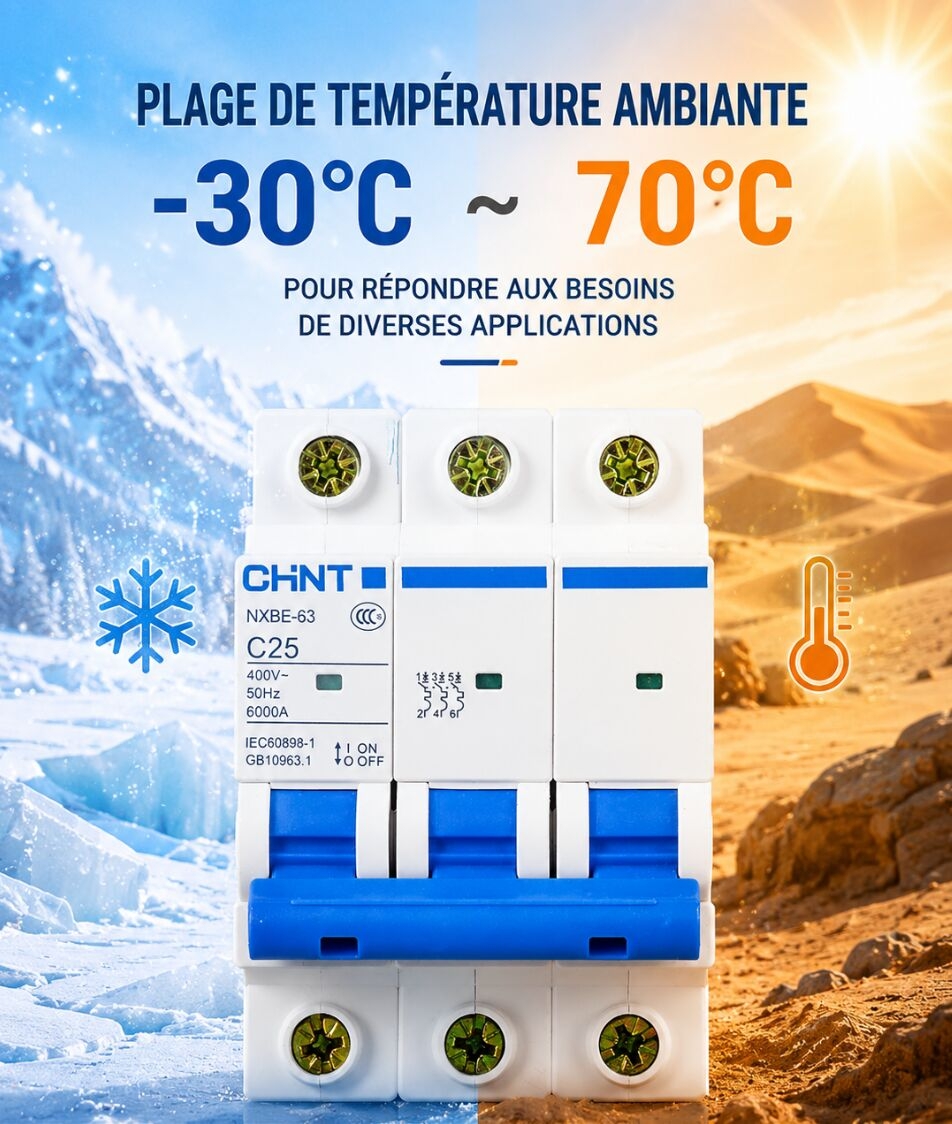

Forte adaptabilité à l'environnement et fonctionnement fiable dans un environnement difficile

-30 ℃ ~ 70 ℃ plage de température ambiante, pour répondre aux besoins de diverses applications

La durée de vie mécanique et électrique est deux fois supérieure à la norme, et la durée de vie est plus longue


Durée de vie mécanique 20,000 fois, durée de vie électrique 10,000 fois

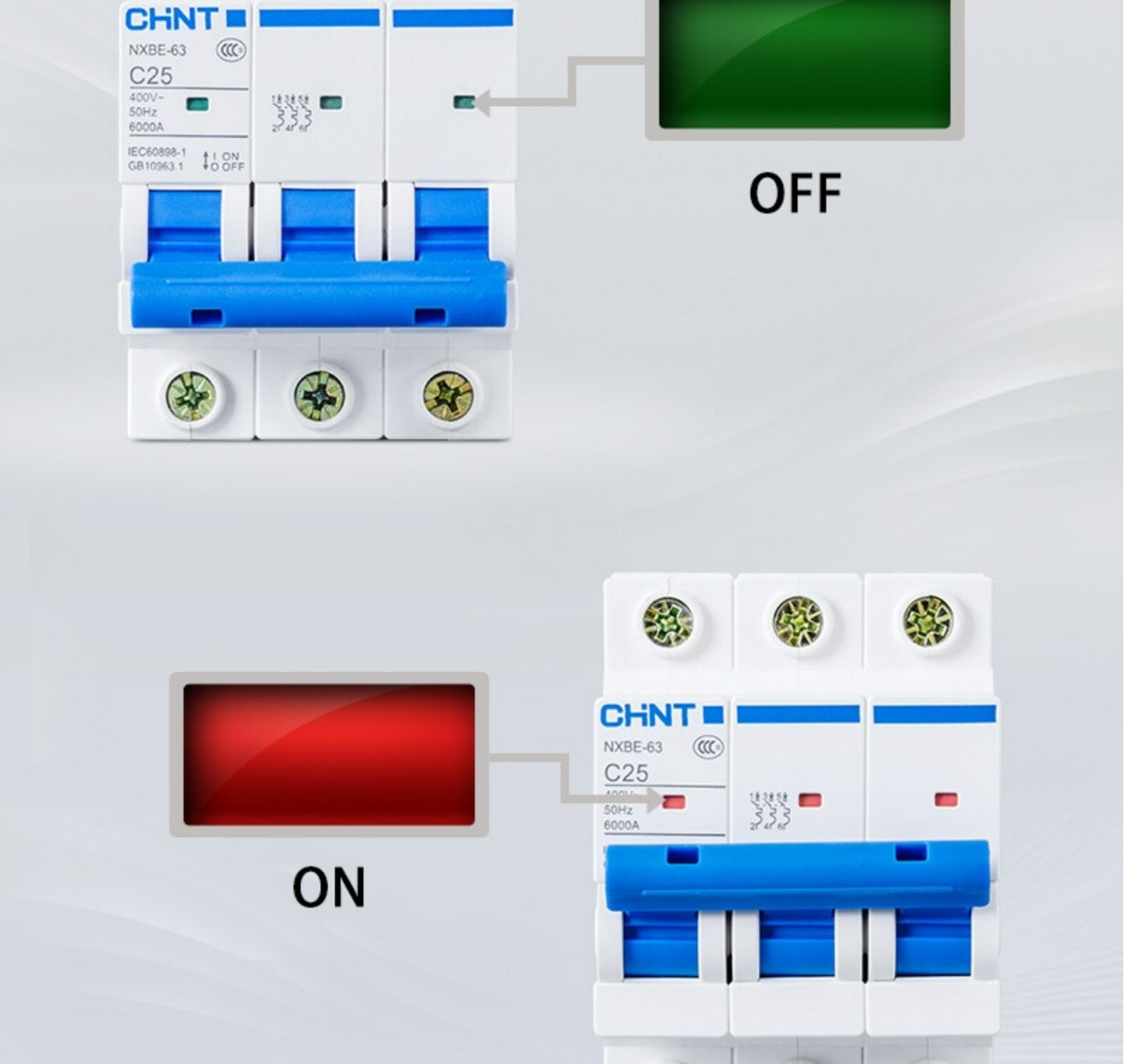

Fenêtre d'indicateur de Contact, position claire

Tous les modèles de visualisation de la position de la tête de contact, éviter un mauvais fonctionnement, utiliser plus fiable

Disjoncteur et protection contre les fuites choisir

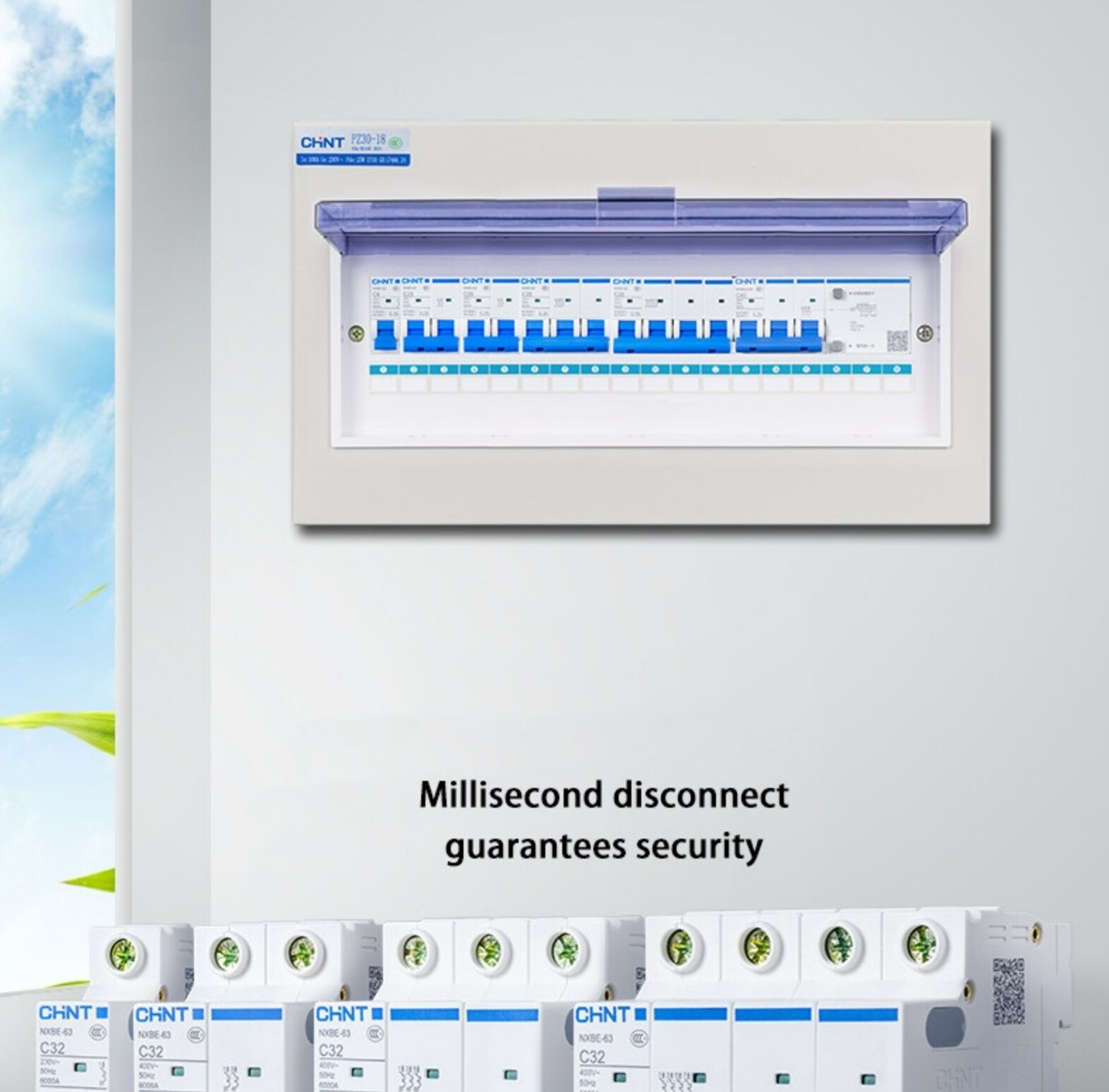

1. L'interrupteur principal du boîtier de distribution domestique est généralement un mini disjoncteur 32A-63A ou un disjoncteur de protection contre les fuites qui peut déconnecter la ligne de phase et la ligne neutre en même temps Le disjoncteur miniature 2.10A-16A est généralement sélectionné pour le circuit d'éclairage 3. Le circuit de prise sélectionne généralement un disjoncteur de protection contre les fuites de 16 à 20a


Le courant de commutation est sélectionné en fonction de la puissance de l'équipement


1. Formule de calcul = puissance/tension * 3 (courant d'impact) 2. Par exemple: équipement de 3000W, disjoncteur de sélection de tension de 380V, 3000W * 3 (courant d'impulsion) /380V ≈ 23,68a ≈ 25A, nous choisissons disjoncteur de 25a ou disjoncteur de fuite

Comment choisir le voyage électromagnétique de type C et de type D

La plage d'action à long retard de type C est de 5 en 10 pouces; La plage d'action à long retard de type D est de 10 à 12 pouces.(In est le courant nominal du commutateur) Le Type C est utilisé dans les zones de charge légère telles que le contrôle de distribution et l'éclairage. Le Type D peut être utilisé dans des endroits de démarrage à forte charge, tels que le démarrage du moteur, peut éviter que l'équipement après le démarrage le courant instantané soit trop important pour causer un déclenchement inutile du commutateur de surcharge.
