DPN Electronique Programmable Monophasé de Protection Electrique à Afficheurs Numériques avec Wattmètre

Général

Le relais de protection de courant et de tension d'AVR est conçu pour protéger des dispositifs avec la tension et les valeurs actuelles sensibles d'opération contre les erreurs qui peuvent résulter de la tension et de la surcharge de secteur.

Utilisation de l'appareil et principe de fonctionnement

Effectuez les connexions de l'appareil en fonction du type de connexion. Sinon, l'appareil peut être endommagé. Ajustez la surintensité et la haute et basse tension et les paramètres de l'appareil en fonction des valeurs de courant et de tension de fonctionnement de la charge que vous utiliserez.

État d'erreur de surintensité: si la valeur actuelle est inférieure aux valeurs définies en cours (lorsque l'appareil n'est pas en erreur), le courant
La valeur dépasse la valeur réglée actuelle, l'appareil attend le temps d'attente d'erreur défini, puis l'appareil désactive le relais, la LED d'erreur s'allume, la valeur de surcharge affichée sur l'affichage actuel clignote pendant toute la période d'erreur.

État d'erreur de tension: Si la valeur de tension d'alimentation (entrée) se situe entre les valeurs de tension haute et basse tension (lorsque l'appareil n'est pas en erreur), le secteur (entrée) la valeur de tension s'élève au-dessus de la valeur de consigne de haute tension ou au-dessous de la valeur de consigne de basse tension; L'appareil attend le temps d'attente d'erreur défini, puis l'appareil désactive le relais, la LED d'erreur s'allume, la valeur de tension d'entrée secteur affichée sur l'affichage de la tension clignote pendant toute la période d'erreur.

Quittez l'état d'erreur de surintensité: après avoir éliminé le défaut de surintensité de charge, appuyez deux fois sur la touche marche/arrêt pour réinitialiser manuellement ou
Couper l'alimentation.
Note_1: La réinitialisation manuelle consiste à éviter d'endommager le système en le réinitialisant automatiquement sans exclure
Surintensité ou court-circuit.

État d'erreur de tension de sortie: Lorsque la valeur de tension d'alimentation (entrée) revient à la normale/lorsque la valeur atteint une valeur comprise entre le haut et
Basses valeurs de réglage de la tension l'appareil attend le temps d'attente de réinitialisation, puis l'appareil met le relais sous tension. La LED d'erreur s'éteint, la LED de sortie s'allume.

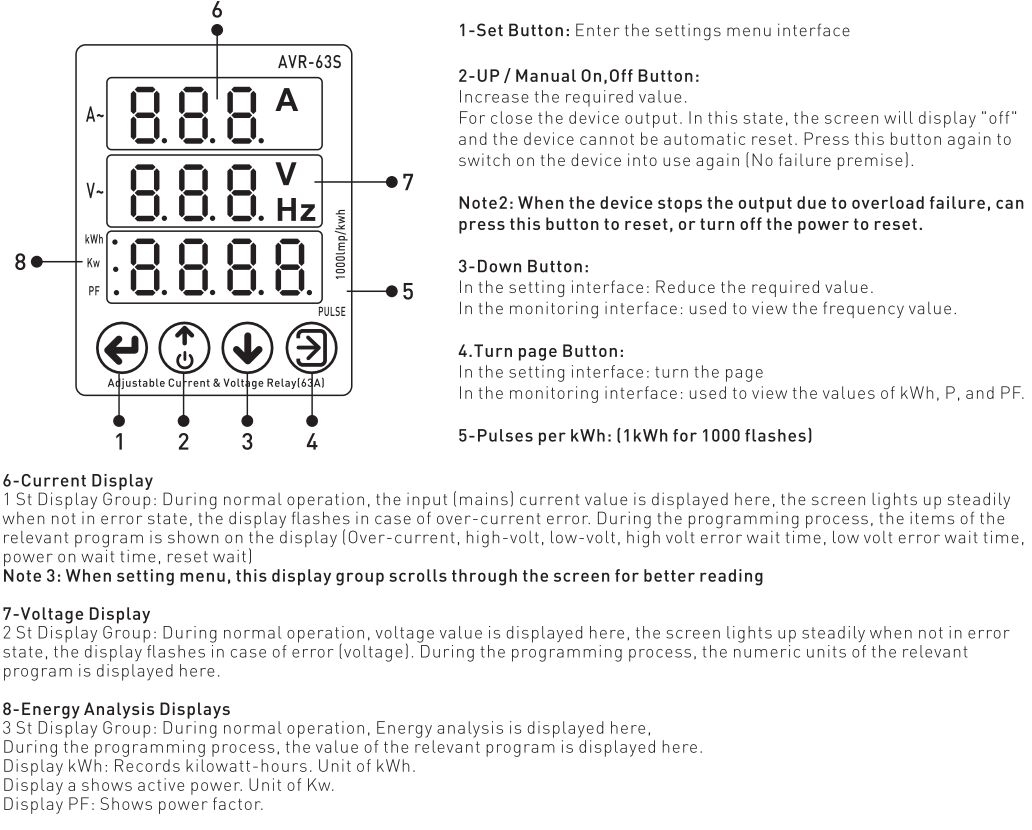

Affichage et boutons

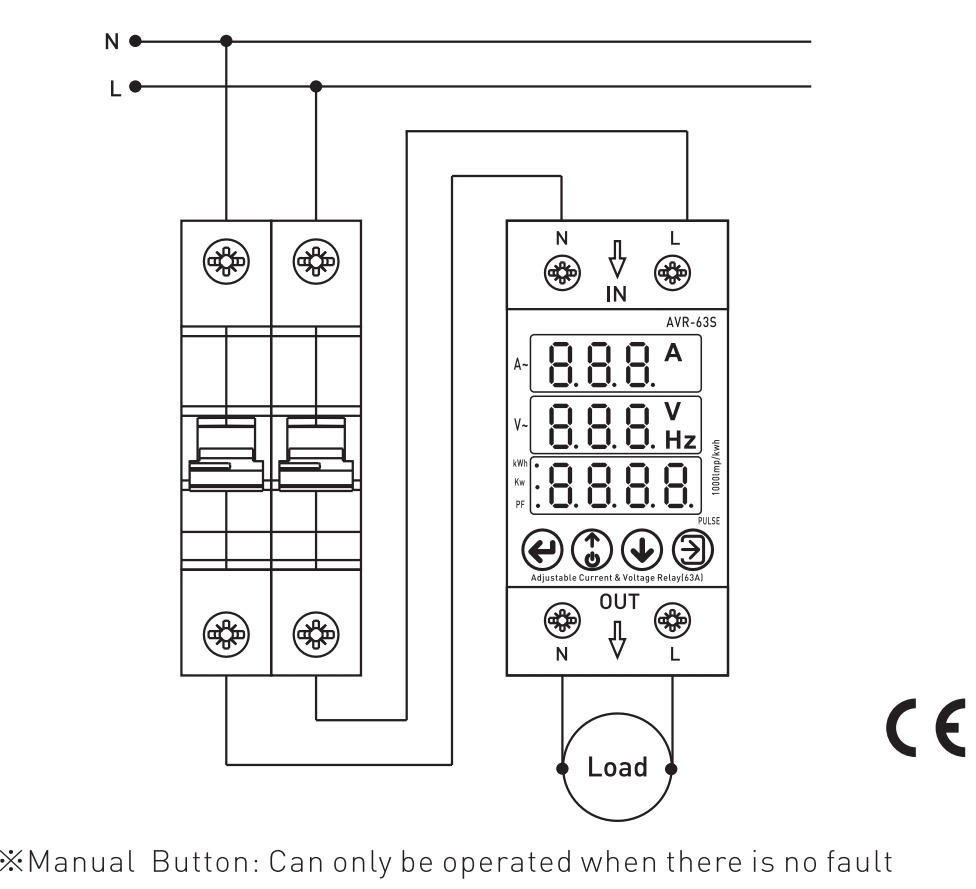

Diagramme de connexion

Le neutre une connexion de phase provient du secteur doit être connecté à la borne "N" et "L" régler le "lnput" de l'appareil.
La connexion neutre et de phase des appareils que l'on souhaite protéger contre les surtensions et les sous-tensions doit être prise à partir des bornes "N" et "L" de la partie "Sortie" de l'appareil.

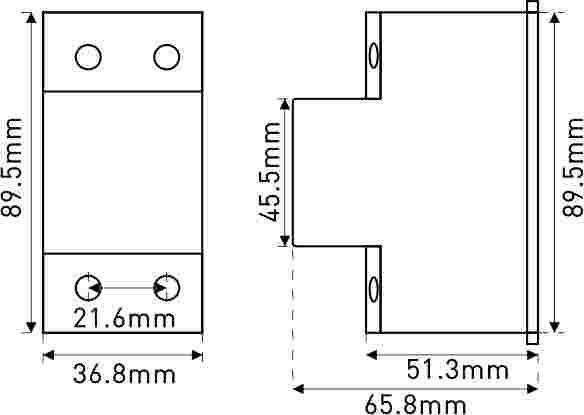

Dimensions
