Gm EGPU Lecteur De Carte Graphique Externe USB-C Thunderbolt/USB4 SFX/ATX

Station d'extension GPU TB3-HL66 , station d'accueil externe USB pour carte graphique PCIE avec câble Thunderbolt  / lecteur externe de carte graphique indépendante via USB-C (Thunderbolt 3/4 ou USB4)

Remarque : il s'agit d'un lecteur de carte graphique externe la carte graphique et l'alimentation ne sont pas incluses !

Pour commencer, vous aurez besoin du matériel suivant :

• Ordinateur / Mac équipé de l'USB-C Thunderbolt3/4 ou USB4
• Carte graphique Nvidia GeForce ou AMD Radeon ( vendue séparément)
• Alimentation basée sur votre boîtier et GPU ( vendue séparément)
• Adaptateur d'affichage HDMI/DPI Fantôme (  vendu séparément)

1. Modèle : TB3-HL6

2. compatible 3/4

3. Vitesse : 40 Go/s

4. Taille : 200 mm x 140 mm x 40 mm

5. Poids : 480 g

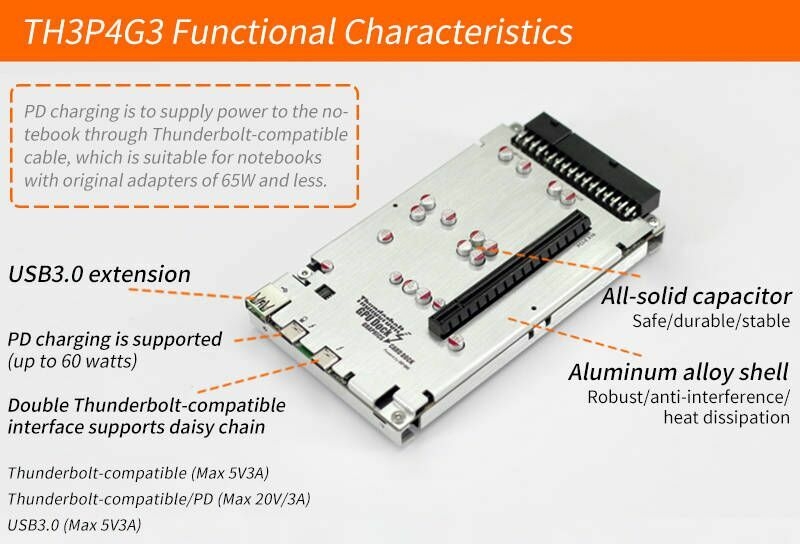

6. Extension de port USB 3.0, 5 Gbit/s

7. Alimentation : ATX/SFX/FLEX/autre

8. Remarque :

- Compatible : Max 5V 3A

- Compatible/PD : Max 20V/3A (60W)

USB 3.0 : 5 V 2 A maximum

Couleur : Noir/Gris

Matériau : métal + plastique

taille : câble : longueur 0,5 m

Description :
- La fonction principale de la station d'accueil TB3-HL6 est d'étendre l'interface PCIE de l'ordinateur. Cette interface permet de connecter des cartes graphiques PCIE externes (cartes graphiques de bureau), des cartes son PCIE, des cartes réseau PCIE, etc. Le processeur graphique intégré de l'ordinateur portable se connecte à une carte graphique PCIE externe, ce qui améliore les performances de la carte graphique et permet de transformer un ordinateur portable léger en ordinateur portable de jeu en quelques secondes.

Compatibilité :
- Compatible avec les ordinateurs équipés de Thunderbolt 3, Thunderbolt 4 et USB 4 (ordinateurs portables, mini-consoles, appareils portables, etc.).

Remarque :
1) Les interfaces 10 G et 20 G, telles que les interfaces USB 2.0/USB 3.0/USB 3.1/USB 3.2 et les interfaces complètes, ne sont pas disponibles.
2) Les ordinateurs Apple équipés de processeurs Intel (i3, i5, i7, i9 et autres ordinateurs avec interface Thunderbolt 3) peuvent être utilisés. Tous les ordinateurs Apple équipés de processeurs M1/M2 sont inutilisables (en raison de limitations physiques des processeurs Apple, ils ne peuvent pas être reconnus).

Spécifications :
- Modèle : TB3-HL66
- Contrôleur principal : pour Intel JHL 6540
- Extension : PCIe 16X (vitesse maximale PCIE 3.0 x 4)
- Compatible : Compatible avec les ordinateurs Thunderbolt 3 de 6e à 10e génération, les ordinateurs Thunderbolt 4/USB 4 de 11e à 12e génération, les ordinateurs USB 4 complets pour AMD Ryzen 6000 et certains ordinateurs pour Ryzen 7000. Les ordinateurs équipés de processeurs Intel de 13e et 14e génération ne sont pas pris en charge, ni les ordinateurs AMD Ryzen 8000 (contrôleur JHL7440 requis). - Extension compatible avec les emplacements PCIE 16x : pour carte graphique AMD (série RX), carte graphique NVIDIA (séries 7 à 40), carte graphique Intel (veuillez contacter le service client des cartes graphiques pour connaître les modèles concernés), disque SSD PCIE X4, carte son PCIE, carte réseau PCIE (10 G), etc. (Remarque : non compatible avec les cartes DMA, restriction de protection de la puce, connexion impossible à l’unité secondaire.)
- Autres instructions : le HL66 ne prend pas en charge la charge inversée.
- Méthode de démarrage : activez la station d’accueil en identifiant l’interface Thunderbolt de l’ordinateur. Si la charge à l’arrêt est prise en charge : connectez le câble de données Thunderbolt 4 pour allumer l’ordinateur et débranchez-le pour l’éteindre. Si la charge à l’arrêt n’est pas prise en charge, synchronisez l’alimentation avec l’ordinateur.

Instructions :
Étape 1 : Préparation du matériel
- Préparez un ordinateur (ordinateur portable/mini-ordinateur de poche) avec des interfaces Thunderbolt 3, Thunderbolt 4 ou USB 4.
- Préparez une station d’accueil pour carte graphique (ce produit).
- Un périphérique PCIE compatible avec les cartes graphiques NVIDIA et AMD, les cartes réseau PCIE, les cartes son, les cartes DMA, etc.
- Il est recommandé de préparer une alimentation ATX (non fournie) en fonction des besoins de l'ordinateur de bureau.

Étape 2 : Installation et utilisation sous Windows
- Insérez la carte graphique dans la station d'accueil, connectez le connecteur 24 broches de l'alimentation à la station d'accueil. Si la carte graphique nécessite une alimentation, connectez-la complètement.
- Connectez le câble de données Thunderbolt, une extrémité à la station d'accueil et l'autre à l'ordinateur. Une fois connecté, l'alimentation sera automatiquement établie.
- Identifiez le nouveau matériel, mettez à jour les pilotes, utilisez l'application « 360 Driver Master » pour installer les pilotes de la carte graphique en un clic. L'installation est terminée.

Contenu :
- 1 station d'accueil
- 1 câble Thunderbolt 4 de 1 mètre
- 1 support SFX
- 1 trousse à outils

Configuration

Le manuel d'utilisation

Qu'est-ce que la technologie Thunderbolt™ ?

La technologie Thunderbolt™ est une norme de connectivité développée par Intel qui fournit de l'alimentation, des données et un signal vidéo sur une seule connexion. La certification Thunderbolt™ établit des exigences minimales obligatoires pour les câbles, les PC et les accessoires afin de garantir une plus grande fiabilité et interopérabilité entre les appareils et les fournisseurs. Pour les utilisateurs finaux, les produits basés sur Thunderbolt™ offrent une excellente expérience lors de la connexion d'accessoires.

Graphiques externes, stockage et boîtiers PCIe

La bande passante élevée de Thunderbolt™ 4 permet aux utilisateurs finaux de connecter leurs ordinateurs à des GPU externes, des disques de stockage et des boîtiers PCIe. La connectivité PCIe n'est pas prise en charge par USB 3 et est facultative pour USB4, tandis que Thunderbolt™ 4 offre la plus grande flexibilité dans les périphériques que vous pouvez connecter.

Avec des graphiques externes, les joueurs peuvent jouer avec les paramètres visuels recommandés et des fréquences d'images plus élevées, même sur des ordinateurs portables fins et légers. Les créateurs peuvent réduire considérablement les temps de rendu et d'exportation pour augmenter leur productivité et leur rendement.

Le stockage externe permet aux joueurs de jouer à leurs jeux avec des fichiers de grande taille directement à partir d'un lecteur externe, libérant ainsi un espace de stockage précieux sur leur ordinateur. Les créateurs peuvent rapidement sauvegarder d'énormes fichiers vidéo et photo pour plus de tranquillité d'esprit.

La possibilité de connecter un boîtier PCIe externe offre encore plus de possibilités, telles que des cartes de capture vidéo.

Où trouver des appareils compatibles Thunderbolt™ 4

Thunderbolt™ 4 est disponible sur de nombreux ordinateurs modernes et est compatible avec Windows, Mac, Linux et Chrome OS. Au moins un port Thunderbolt™ 4 est requis sur tous les ordinateurs portables Intel® Evo™ et tous les ordinateurs portables équipés du processeur Intel® Core™ vPro®.

Trouvez Thunderbolt™ sur les ordinateurs portables Intel® Evo™

Acheter des accessoires Thunderbolt™

La différence entre Thunderbolt™ 4 et USB-C

Thunderbolt™ 4 n'est pas identique à USB-C ; cependant, Thunderbolt™ 4 utilise le type de connecteur USB-C, reconnaissable à sa forme ovale.

Thunderbolt™ 4 définit des exigences minimales plus élevées

La certification Thunderbolt™ 4 nécessite la prise en charge de l'alimentation, des données et de la vidéo avec une bande passante constante de 40 Gbit/s. Les câbles, périphériques et ports USB peuvent être limités à une plage variable de vitesses de données, sans garantie de qualité d'affichage. Le logo Thunderbolt™ est un indicateur simple et infaillible de ce qu'une connexion entre des appareils peut faire.

Compatibilité croisée entre Thunderbolt™ et USB

Diverses normes USB, y compris USB 3.2 et USB4, utilisent également le type de connecteur USB-C, et ces câbles et ports sont compatibles avec Thunderbolt™ 4. Lorsque des appareils avec des capacités différentes sont connectés, la connexion ne prendra en charge que les données communes les plus basses. taux. Par exemple, vous pouvez brancher un câble USB 3.2 sur un port Thunderbolt™ 4, et le port négociera les capacités de données, d'alimentation et de signal vidéo avec l'appareil connecté à un niveau USB 3.2.

Fonctionnalités et avantages de Thunderbolt™ 4

Thunderbolt™ 4 offre des avantages distincts par rapport à USB-C avec un ensemble de fonctionnalités plus flexibles et plus étendus. Les applications de productivité, de création de contenu et de jeu peuvent toutes bénéficier de la technologie Thunderbolt™ 4 avec des espaces de travail plus propres et plus de bande passante pour prendre en charge davantage d'accessoires.

Alimentation, transfert de données et affichage vidéo en un

Les ports et câbles Thunderbolt™ 4 prennent en charge le trifecta de la charge d'alimentation et du transfert de données avec un mouvement bidirectionnel et un affichage vidéo dans une seule interface. Par exemple, avec un ordinateur portable, un écran et un câble compatibles Thunderbolt™, l'ordinateur portable peut transmettre un signal vidéo au moniteur et le moniteur peut charger l'ordinateur portable en même temps. Thunderbolt™ 4 offre :

Bande passante élevée : 40 Gbps de bande passante allouée dynamiquement pour les données et la vidéo, idéale pour les charges de travail lourdes ou les transferts de fichiers rapides.

Chargement rapide : jusqu'à 100 W de puissance pour le chargement d'un ordinateur portable et jusqu'à 15 W pour les accessoires alimentés par ordinateur.

Options d'affichage riches : Jusqu'à deux écrans 4K 60 Hz ou un écran 8K 60 Hz sur une seule connexion1.

Transfert de données plus rapide

La norme Thunderbolt™ 4 nécessite une bande passante totale de 40 Gbps, qu'elle alloue dynamiquement entre les données et la vidéo pour tous les appareils sur une seule connexion. Par rapport aux vitesses variables de l'USB4, cette exigence garantit que les connexions offrent toujours des vitesses de transfert de fichiers maximales pour soutenir la productivité, les jeux et la création de contenu.

Connexions en guirlande, hubs et stations d'accueil

Connectez plusieurs appareils Thunderbolt™ ensemble en guirlande. Les signaux de données, d'alimentation et vidéo peuvent passer de l'ordinateur à la chaîne vers cinq accessoires supplémentaires. Connectez également plusieurs appareils dans un concentrateur ou une station d'accueil Thunderbolt™ qui peut être branché sur un ordinateur Thunderbolt™ pour regrouper tous les accessoires en une seule connexion.
